YAESU/八重洲無線 VX-3用スピーカーマイクを作ってみた

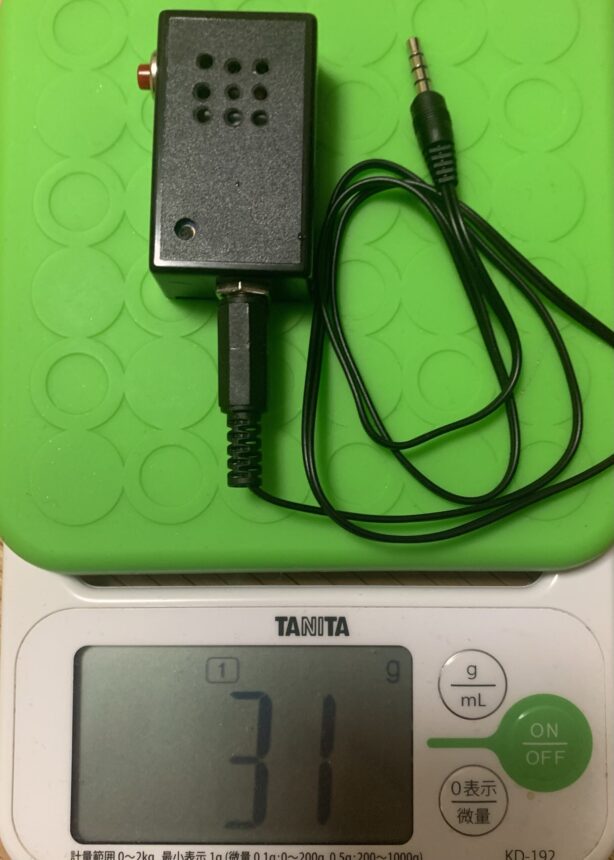

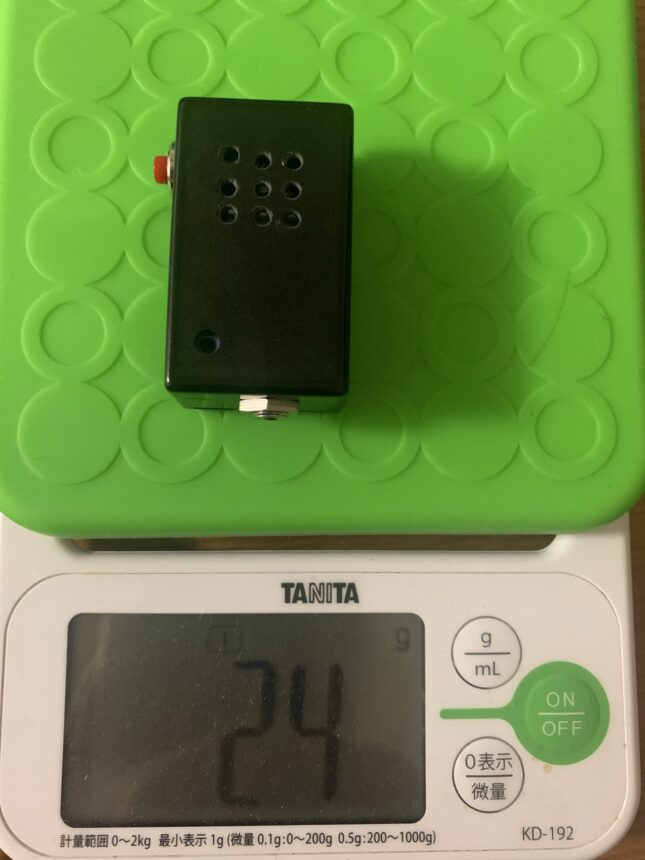

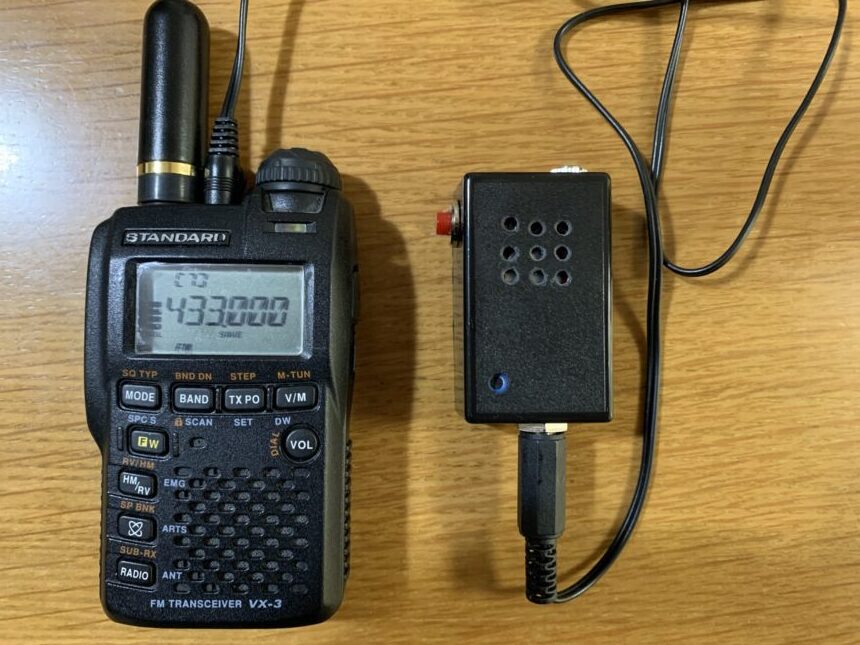

VX-3といえば、ロングセラーな超コンパクトハンディトランシーバーです。私もSTANDARDとYAESUブランドの2台持っています。

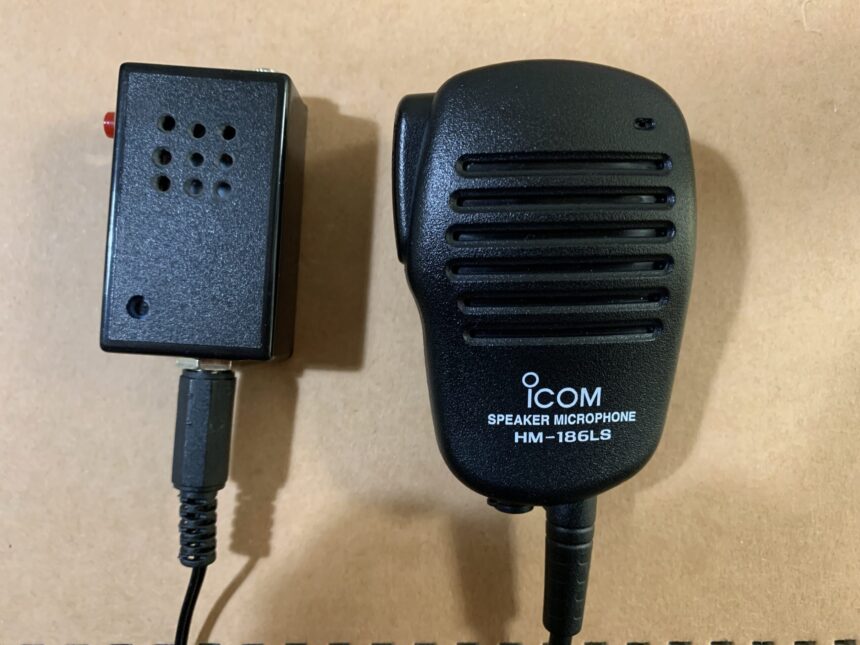

折角のコンパクトハンディなのに野暮だとは思いながらも、外付けマイクが欲しいと思いたち、半年以上前に大阪日本橋のデジットで適当に部品を購入して、作ろうと思いながらものびのびになっていました。最近の暑さに外に出かける気にもならず、やっと重い腰を上げてスピーカーマイク(SP-MIC)を自作してみました。もちろん、YAESU純正のSP-MICもあります。

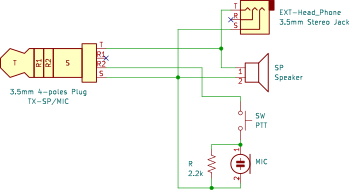

回路図

PTT-SWを押すと、R2端子が2.2kΩでGNDに接続され、トランシーバーが「送信」になります。
Ext-Head_Phone端子は、SW付きを使い、ヘッドホンが接続されたときはSpeakerへの出力を切りたいところですが、手持ちにSW付きが無かったため、そのままSpeakerと並列に接続しています。
回路図では、結線を分かりやすくするためにTX-SP/MICは3.5mmのプラグになっていますが、実際には間に3.5mm 4極のジャックが入っています。

<全回路図を追加しました>

部品

3.5mm 4極プラグ
VX-3のMIC/SP端子はアンテナとロータリースイッチの間に配置されていて、普通のプラグだと干渉して入りません。また、MIC,SP以外にもデータも出力されているため4極プラグが必要です。
ダイソーの「マイク付きイヤホン」に使われている4極ミニプラグが丁度良いサイズでした。イヤホンがモノラルのものと、ステレオのものがありますが、ステレオのものを選びました。(モノラルは未確認ですが、配線が足りない可能性もあります)
実はデジットで細身のものを購入していて、サイズ的には入ったのですが、メッキだったため、アンテナへの影響があるかもと考えてやめました。
実際は簡単にケーブルが交換できるように、SP-MIC側はデジットで購入したプラグ(MJ-079)にしています。
3.5mm 3極ジャック
デジットで購入したMJ-074N-Rを使いました。
ヘッドホンが接続できるように取り付けましたが、SW付きではないため、SP-MICのSPはオフになりません。ステレオヘッドホン用のジャックですが、L側しか接続していません。
3.5mm 4極ジャック
デジットで購入したMJ-079を使いました。
3.5mm 4極プラグ
VX-3側のプラグはサイズが小さいものでないと干渉して使えませんが、SP-MIC側は特に制限はありません。私はデジットで購入したMP-435を使いました。
Speaker/スピーカー
デジットで小型のSPを買っていましたが、Wattsで見つけた「クリップヘッドホン」の方が口径が大きく良さそうでしたので、こちらを使いました。ヘッドホン用なので普通のSPのような大きな音は出せません。受信時は耳元にもっていって聞くスタイルを想定しています。
MIC/マイク
デジットで購入した小型のコンデンサーマイク(MAT-DA0021-C001-100P)です。
100個入りですが、1個しか使いません。同じくデジット購入したダイナミックマイク(SM-9410A-20P)も試してみましたが、少し感度が低いのか変調が浅かったです。
未確認ですが、100均の「マイク付きイヤホン」のマイクも使えるかも知れません。
R抵抗
普通の1/6W 2.2kΩ カーボン抵抗です。
SW
デジットで購入したスイッチです。多分、MS-400-7(の赤バージョン)だと思います。
タクトスイッチの方が軽い力で確実に押せるので好みなのですが、手持ちに丁度良いものがありませんでした。
ケース
テイシンの安いプラスチックケースです。多分、TB-50かな?
Wattsの「クリップヘッドホン」を分解したスピーカーを入れると、固定が要らないくらいのサイズでした。

組み立て

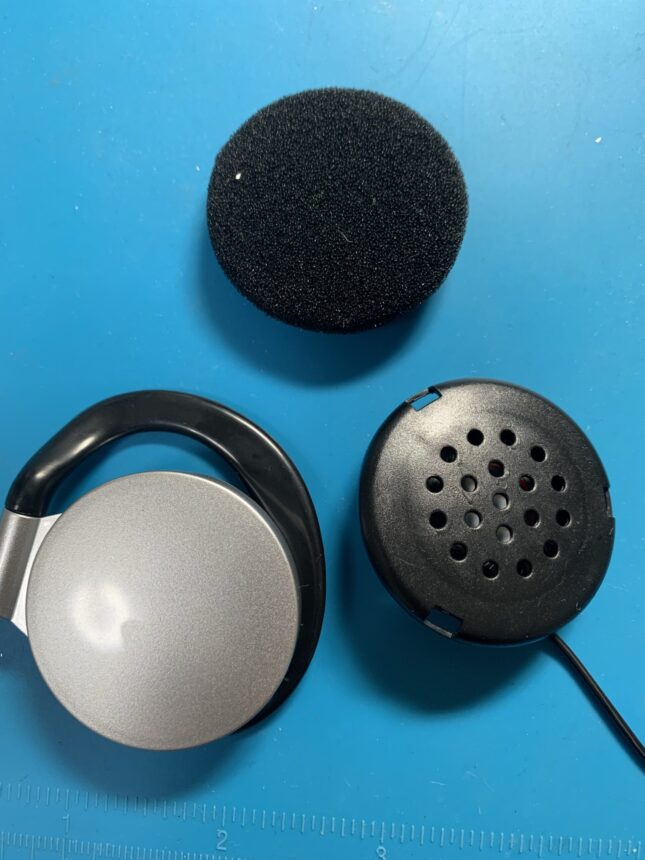

スピーカーの取り出し
この状態までは、手で分解できます。
　

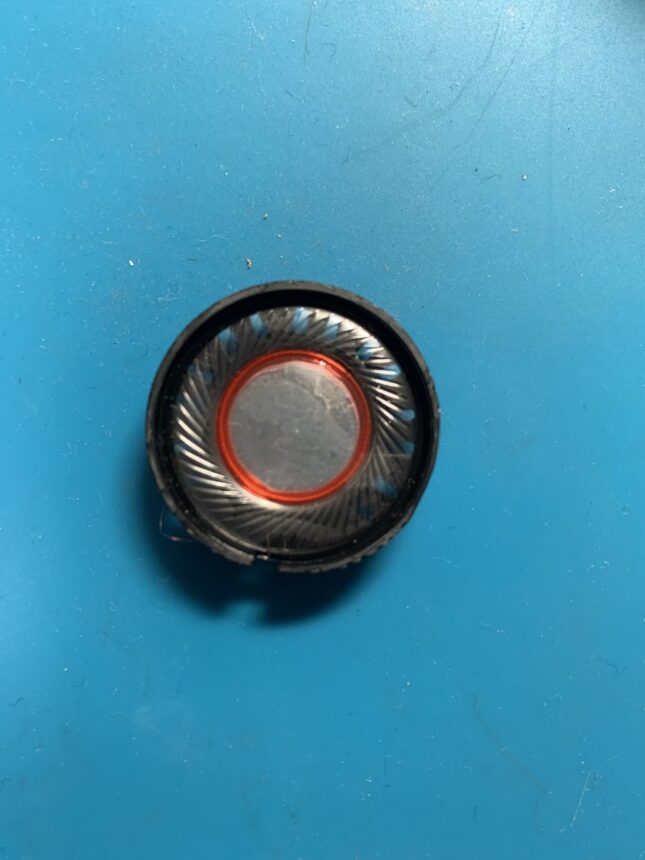

ニッパで回りを引き離すように切っていくと、スピーカーだけを取り出すことができました。
　
ケース加工
- 部品が干渉しないように配置を決めて、ドリルで穴をあけます。
- PTT SWの取付穴は、手持ちのドリルのサイズが合わなかったため、下穴を開けリーマで拡大しました。それでもたりず、最後はやすりがけ(笑)
- スピーカー用の穴は、面倒だったので9個しか開けていませんが、もう少し増やしても良いと思います。
- マイク用の穴も忘れずに開けます。
- 全ての穴をあけたら、部品を配置して、干渉していないかを確認します。
  まだ、配線はしません。
配線
- 抵抗R 2.2kΩは、マイクの端子に直接ハンダ付けします。

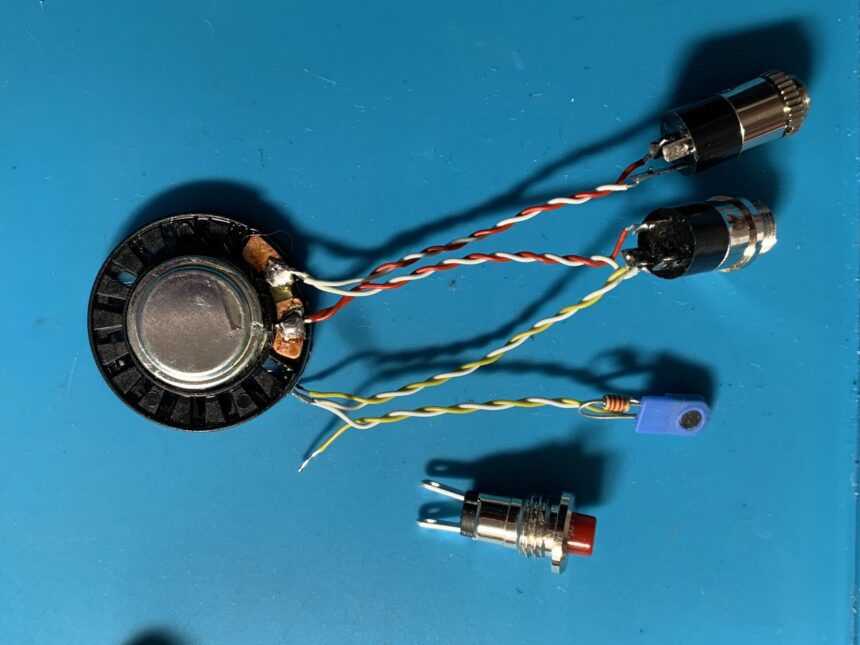

- ケースに組み込む前にPTT SW以外の配線を済ませておきます。
  ジャックの結線は、新しいプラグ等を差し込んで、テスターで確認しながら行います。

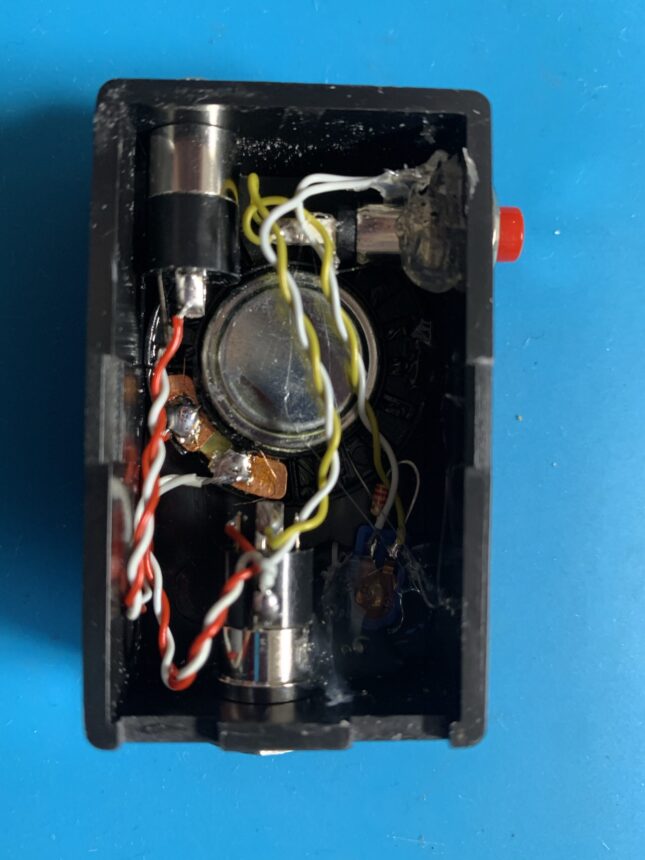

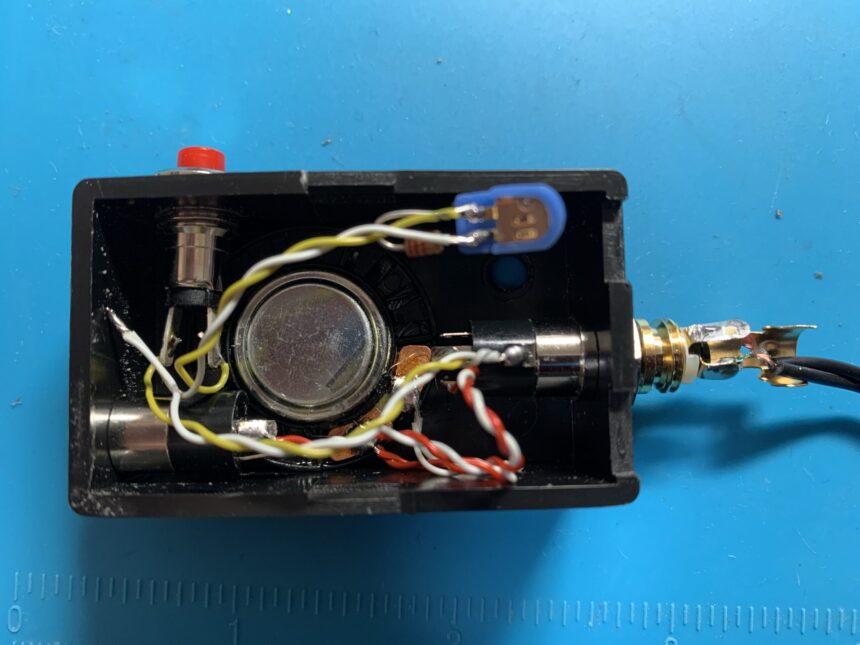

ケースへの組み込み
- ヘッドホン端子を最初に取り付けます。
- スピーカーをヘッドホン端子に干渉しないように確認しながら配置します。
  特に、スピーカーの端子が接触しないように注意して配置します。
- トランシーバー側の4極ジャックを取り付けます。
- PTT SW用の配線をケースの穴から出して、PTT SWにハンダ付けします。
- PTT SWをケースに取り付けます。
ケーブル加工
「マイク付きイヤホン」のケーブルを中ほどにあるマイクの手前で切断します。マイクからイヤホンまでは使用しません。
別に用意(購入)した3.5mm 4極のプラグとストレート配線になるようにテスターで確認しながらハンダ付けします。私が使用したダイソーの「マイク付きイヤホン」のケーブルはシールド線ではありませんでした。ノイズがちょっと心配ですね。また、細いUEWの撚り線でした。UEW線のハンダづけは、ハンダごてのこて先にちょっと多めにハンダを盛って、その中にUEW線を入れると被覆が溶けてハンダが付きます。
事前動作確認
実際にトランシーバーに接続します。PTT SWを押して、送信になること、変調が十分にかかっているかを確認します。確認にはもう一台のトランシーバーか、受信機が必要ですね。
部品の固定
- 動作確認をして問題がなければ、ホットメルト(ボンド)で部品の固定をします。
  どのような順序でもOKです。
- マイクを固定するときは、ピンセット等で位置を合わせて押さえてからホットメルト(ボンド)で固定するのが良いと思います。また、ホットメルト(ボンド)が冷えて固まるまで時間がかかるので、十分に固まるまでピンセット等で押さえたままにしておきます。
- PTT SWもホットメルト(ボンド)で固定します。
  ケースのふたがきちんとしまるように、ホットメルト(ボンド)のはみだしに注意します。
